Introduzione ai sistemi integrati di liofilizzazione
I sistemi di liofilizzazione integrati, noti anche come sistemi di liofilizzazione, sono apparecchiature avanzate progettate per rimuovere l'acqua dai prodotti attraverso la sublimazione in condizioni controllate di bassa temperatura e vuoto. Questi sistemi sono ampiamente utilizzati nelle industrie farmaceutiche, biotecnologiche e alimentari per preservare prodotti sensibili come vaccini, enzimi, probiotici, frutta secca e caffè solubile. L'integrazione di tutte le fasi della liofilizzazione in un sistema unificato consente l'automazione, una qualità costante del prodotto e la conformità agli standard normativi. Istituto di ricerca sulla tecnologia di liofilizzazione Sieno (Jiangsu) Co., Ltd. è stata in prima linea nell'integrazione della scienza della liofilizzazione con la produzione di apparecchiature intelligenti, fornendo soluzioni complete dalla lavorazione delle materie prime all'imballaggio del prodotto finito.
Componenti di un sistema integrato di liofilizzazione
An sistema di liofilizzazione integrato combina componenti primari, ausiliari e di controllo in un unico quadro unificato per ottimizzare l'efficienza e la qualità del prodotto.
Componenti primari
- Liofilizzatore (liofilizzatore): Presenta un design avanzato della camera, materiali di alta qualità, sistemi di scaffalature precisi e controllo della temperatura per garantire un'asciugatura uniforme.
- Sistema di vuoto: Include pompe rotative a palette, a spirale o a diffusione, insieme a vacuometri e meccanismi di controllo precisi per mantenere condizioni di bassa pressione.
- Sistema di refrigerazione: Comprende compressori, refrigeranti e meccanismi di raffreddamento efficienti, in grado di mantenere gli intervalli di temperatura richiesti per il congelamento e la sublimazione.
- Sistema di controllo: Incorpora PLC (controllore logico programmabile), HMI (interfaccia uomo-macchina) e registrazione dei dati per monitorare e automatizzare accuratamente il processo di asciugatura.
Componenti ausiliari
- Sistemi di carico e scarico automatizzati: Riduci al minimo la movimentazione manuale e migliora la produttività.
- Condensatore di ghiaccio: Design efficiente con meccanismi di sbrinamento per un'efficace cattura del vapore acqueo.
- Sistema di spurgo dell'azoto: Riduce i rischi di ossidazione e mantiene la stabilità del prodotto.
- Sistemi Clean-in-Place (CIP): Automatizza la pulizia e garantisce un funzionamento igienico.
Tipi di sistemi di liofilizzazione integrati
I sistemi di liofilizzazione integrati possono essere classificati in base alla scala, all'applicazione e alla configurazione. La scelta del tipo giusto dipende dal volume di produzione, dalle caratteristiche del prodotto e dai requisiti operativi.
Basato sulla scala
| Scala | Descrizione | Caratteristiche tipiche |
|---|---|---|

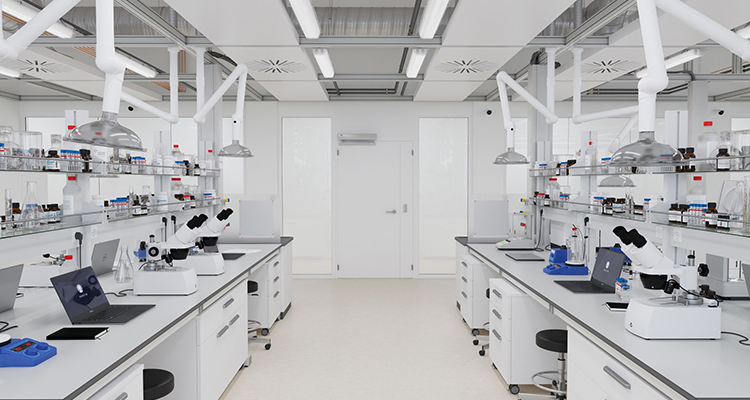

| Su scala di laboratorio | Piccole unità progettate per ricerca e sviluppo, sviluppo di prodotti e test | Basso volume, vassoi flessibili, controllo sperimentale |
| Scala pilota | Sistemi intermedi che collegano i risultati su scala di laboratorio alla produzione industriale completa | Volume medio, scaffalature regolabili, raccolta dati per scale-up |

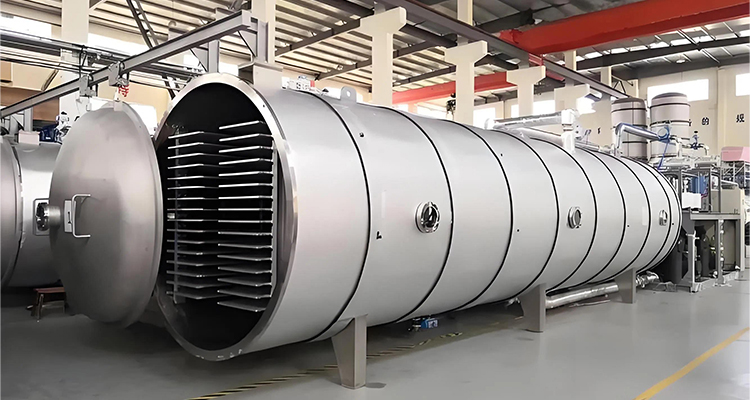

| Su scala industriale | Grandi impianti progettati per la produzione in serie | Elevata produttività, funzionamento continuo, automazione robusta |
Basato sull'applicazione
| Applicazione | Prodotti | Considerazioni chiave |
|---|---|---|
| Farmaceutico | Vaccini, iniettabili, antibiotici, API | Sterilità rigorosa, controllo preciso della temperatura e del vuoto |
| Biotecnologia | Enzimi, proteine, colture cellulari, probiotici | Mantenere l'attività biologica e la vitalità |
| Trasformazione alimentare | Frutta secca, verdura, caffè solubile, tè, latticini | Sapore, colore, ritenzione dei nutrienti, consistenza della consistenza |
Basato sulla configurazione
| Configurazione | Descrizione | Vantaggi |
|---|---|---|
| Sistemi automatizzati e manuali | I sistemi automatizzati riducono il lavoro manuale e l’errore umano; i sistemi manuali possono essere utilizzati per operazioni su piccola scala o flessibili | L'automazione garantisce la coerenza; il manuale offre flessibilità |
| Sistemi batch e continui | I sistemi batch elaborano un carico alla volta; i sistemi continui consentono una produzione ininterrotta per applicazioni ad alto volume | Il lotto è versatile; continuo massimizza la produttività |
Istituto di ricerca sulla tecnologia di liofilizzazione Sieno (Jiangsu) Co., Ltd. fornisce sistemi integrati di tutti questi tipi, combinando controllo intelligente, design modulare e personalizzazione specifica del settore per ottimizzare le prestazioni e la qualità del prodotto per operazioni di laboratorio, pilota e su scala industriale.
Vantaggi dell'utilizzo di sistemi di liofilizzazione integrati
Sistemi di liofilizzazione integrati offrono numerosi vantaggi tra cui efficienza, qualità, risparmio sui costi, conformità e sostenibilità.
1. Maggiore efficienza e produttività
I sistemi integrati sincronizzano il congelamento, l'essiccazione primaria, l'essiccazione secondaria e lo scarico sotto un'unica piattaforma di controllo, riducendo i tempi di ciclo e la movimentazione manuale.
| Parametro | Sistemi autonomi | Sistemi integrati |
|---|---|---|
| Tempo di ciclo per lotto | 24–48 ore | 12-30 ore |
| Tempi di inattività del sistema | 10-15% | <5% |
| Coinvolgimento degli operatori | Alto | Basso |
| Continuità del processo | Intermittente | Continuo |
Istituto di ricerca sulla tecnologia di liofilizzazione Sieno (Jiangsu) Co., Ltd. integra la pianificazione basata sull'intelligenza artificiale e il controllo predittivo del processo per ottimizzare la produttività e regolare dinamicamente il riscaldamento degli scaffali e la profondità del vuoto per operazioni con volumi elevati.
2. Qualità e stabilità del prodotto migliorate
| Parametro | Liofilizzatore tradizionale | Liofilizzatore integrato (Sieno) |
|---|---|---|
| Uniformità della temperatura | ±2°C | ±0,5°C |
| Uniformità dell'umidità | ±3% | ±1% |
| Ritenzione bioattiva | 80–85% | 95–98% |
| Tempo di reidratazione del prodotto | 60–90 secondi | 30–45 secondi |
Il controllo adattivo della temperatura sullo scaffale e la regolazione del vuoto di Sieno preservano enzimi, probiotici e prodotti alimentari, garantendo una qualità superiore.
3. Costi operativi ridotti
| Parametro | Configurazione convenzionale | Sistema Integrato (Sieno) |
|---|---|---|
| Consumo energetico per lotto | 100–120 kWh | 70–85 kWh |
| Requisito di manodopera | 3-4 operatori | 1-2 operatori |
| Frequenza di manutenzione | Ogni 2 settimane | Ogni 4–6 settimane |
| Riduzione complessiva dei costi | — | Risparmio del 20–30%. |
Il recupero di calore, il vuoto a velocità variabile e la gestione intelligente dell’energia di Sieno ottimizzano i costi operativi e migliorano la sostenibilità.
4. Conformità agli standard normativi
| Parametro di conformità | Sistemi non integrati | Sistemi Integrati (Sieno) |
|---|---|---|
| Precisione della registrazione dei dati | Manualee/Parziale | Completamente automatizzato, tracciabile al 100%. |
| Supporto per la convalida GMP | Limitato | Completo di documentazione |
| Preparazione all'audit | Richiede una preparazione manuale | Report digitali in tempo reale |
| Conformità CIP/SIP | Manual | Completamente automatizzato e convalidato |
Sieno progetta sistemi con documentazione integrata, audit trail e CIP/SIP automatizzati garantendo la piena conformità GMP e FDA.
5. Sostenibilità e benefici ambientali
| Indicatore | Sistemi convenzionali | Sistemi Integrati (Sieno) |
|---|---|---|
| Indice di efficienza energetica (EER) | 2,0–2,5 | 3.0–3.8 |
| Utilizzo dell'acqua per ciclo di pulizia | 300–500 litri | 150–250 litri |
| Riduzione delle emissioni di CO₂ | — | Fino al 25% in meno |
| Tipo di refrigerante | Serie R legacy | Ecocompatibile (basso GWP) |
Sieno integra recupero di calore, gestione intelligente dello sbrinamento e refrigeranti ecologici per un funzionamento sostenibile.
Fattori da considerare quando si sceglie un sistema di liofilizzazione integrato
La scelta del giusto sistema di liofilizzazione integrato è fondamentale per l'efficienza, la qualità del prodotto e la conformità. I fattori chiave includono requisiti del prodotto, produttività, budget, supporto dei fornitori, conformità normativa e automazione.
1. Requisiti del prodotto
Considerare la sensibilità termica, il contenuto di umidità, la dimensione delle particelle e la sensibilità all'ossigeno.
| Tipo di prodotto | Temperatura di congelamento | Pressione di asciugatura primaria | Obiettivo umidità residua |
|---|---|---|---|
| Proteine/enzimi sensibili al calore | Da -50°C a -55°C | 0,05-0,1 mbar | <2% |
| Probiotici/colture vive | Da -45°C a -50°C | 0,05-0,2 mbar | <3% |
| Frutta secca/tè/caffè | Da -40°C a -50°C | 0,1-0,5 mbar | 1-3% |
Sieno conduce analisi dettagliate del prodotto e applica controlli precisi della temperatura sugli scaffali e del vuoto per preservare la qualità.
2. Esigenze di capacità e produttività
| Metrico | Scala pilota | Scala industriale |
|---|---|---|
| Zona scaffale | 1-5 mq | 10-50 mq |
| Condensare la capacità del servizio | 20-80 chilogrammi | 200-1000 chilogrammi |
| Numero di cicli a settimana | 5-10 | 20-50 |
| Produzione settimanale | 100-500 chilogrammi | 1-10 tonnellate |
Sieno fornisce soluzioni pilota e industriali modulari per soddisfare in modo efficiente i requisiti di produttività.
3. Budget e costo totale di proprietà
| Elemento di costo | Bassoer-Cost Setup | Configurazione integrata ad alta automazione |
|---|---|---|
| Investimento di capitale | Bassoer upfront cost | Altoer due to automation, CIP/SIP, advanced control |
| Consumo energetico per lotto | Altoer | Bassoer, energy recovery optimized |
| Requisito di manodopera | Alto | Ridotto |
| Frequenza di manutenzione | Manutenzione manuale frequente | Pianificato preventivo e predittivo |
La proposta di valore di Sieno
Sieno Freeze-drying Technology Research Institute (Jiangsu) Co., Ltd. investe in caratteristiche di sistemi integrati che inizialmente potrebbero costare di più (caricamento automatizzato, CIP, refrigerazione precisa e controllo del vuoto) ma riducono significativamente i costi a lungo termine. La loro gestione intelligente dell'energia, la diagnostica predittiva e il design modulare aiutano i clienti a ridurre le bollette energetiche, a ridurre i tempi di inattività per manutenzione e a ottenere un ritorno sull'investimento più rapido. I sistemi Sieno sono progettati per bilanciare le spese iniziali con efficienza e durata a lungo termine.
4. Reputazione del fornitore, supporto e servizio post-vendita
Un sistema di liofilizzazione integrato è un investimento complesso; la capacità, il supporto e l'affidabilità del fornitore sono cruciali.
Aspetti di supporto da valutare
- Competenza nella scienza della liofilizzazione e nell'ingegneria del controllo
- Possibilità di personalizzare le soluzioni per i vostri tipi di prodotto
- Disponibilità di assistenza tecnica, ricambi, manutenzione preventiva
- Supporto per validazione, documentazione normativa, formazione operatori
Confronto dei parametri
| Metrica di supporto | Tipico piccolo venditore | Alto-Reputation Specialized Provider (like Sieno) |
| Personalizzazione dei cicli di asciugatura | Limitato | Alto – tailored per product, collaborative R&D |
| Tempi di risposta del supporto tecnico | Lento/variabile | Diagnostica veloce, dedicata, possibilmente remota |
| Disponibilità pezzi di ricambio | Può essere limitato | Moduli standardizzati prontamente disponibili |
| Convalida/supporto normativo | Essenziale | Completo: include documentazione e supporto per la conformità |
5. Conformità normativa
A seconda del settore (farmaceutico, alimentare, biotecnologico), è necessario garantire che il sistema soddisfi le normative e gli standard pertinenti.
Aspetti normativi rilevanti
- Buone pratiche di produzione (GMP)
- Normative FDA/EMA per i prodotti farmaceutici e biologici
- Norme di sicurezza alimentare (HACCP, ISO ecc.)
- Integrità dei dati (21 CFR Parte 11, registrazione dei dati, audit trail)
- Standard di igiene (pulizia sul posto, design sterile, purificazione dei gas di spurgo)
Confronto dei parametri
| Funzionalità di conformità | Sistema minimo | Sistema integrato completamente conforme |
| Sterilità/Pulizia | Essenziale; manual cleaning, open chamber | CIP/SIP, filtrazione HEPA, caricamento isolato |
| Registrazione/tracciabilità dei dati | Log manuali o semiautomatici | Registri automatizzati, digitali e a prova di manomissione con traccia di controllo |
| Documentazione per la validazione | Obbligatorio ma potrebbe essere generico | Dettagliato, specifico per prodotto, include IQ/OQ/PQ |
| Utilizzo del gas di spurgo (ad esempio azoto) | Facoltativo/limitato | Integrato, di elevata purezza, programmabile |
6. Caratteristiche tecnologiche e di automazione
Il grado di automazione, controllo e tecnologia “intelligente” può avere un impatto significativo su prestazioni, coerenza e facilità di funzionamento.
Caratteristiche da cercare
-
Ricette programmabili per diversi prodotti
-
HMI con visualizzazione del processo e monitoraggio remoto
-
Manutenzione predittiva/allarmi
-
Algoritmi adattivi per temperatura, pressione e riscaldamento degli scaffali basati su dati in tempo reale
Confronto dei parametri
| Caratteristica | Sistemi di base | Sistemi Integrati Avanzati (Livello Sieno) |
|---|---|---|
| Controllo delle ricette | Manuale o pochi preset | Librerie di prodotti estese, personalizzabili dall'utente |
| Monitoraggio remoto | Raro o basilare | Accesso remoto completo, dashboard, avvisi |
| Manutenzione predittiva | Riparazioni reattive | Pianificato e predittivo, basato sull'analisi |
| Controllo adattivo | Profili fissi | Regolazioni in tempo reale (temperatura, vuoto, riscaldamento dei ripiani) |
